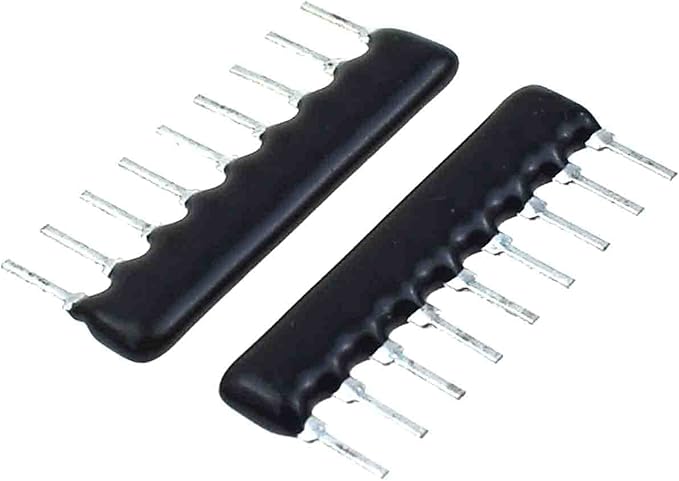

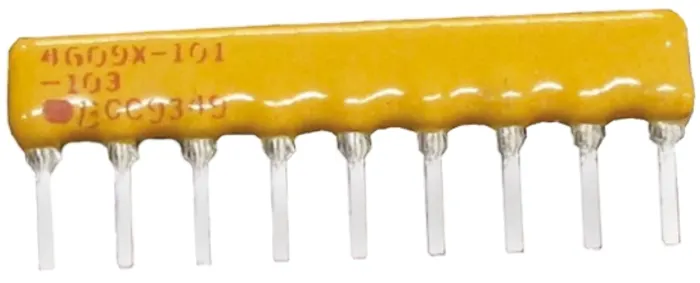

مقاومت شانهای که با نام مقاومت آرایهای (Resistor Network / Resistor Array) نیز شناخته میشود، مجموعهای از چند مقاومت مستقل یا دارای پایه مشترک است که در قالب یک قطعه واحد قرار گرفتهاند. به دلیل شکل ظاهری این قطعات که دارای چندین پایه در یک ردیف هستند، در بازار الکترونیک ایران معمولاً با نام «مقاومت شانهای» شناخته میشوند. هدف اصلی از طراحی مقاومتهای شانهای، کاهش تعداد قطعات روی برد، صرفهجویی در فضای PCB، افزایش سرعت مونتاژ و ایجاد نظم بیشتر در طراحی مدار است. به جای استفاده از چندین مقاومت مجزا، میتوان از یک مقاومت شانهای برای انجام همان وظایف استفاده کرد که این موضوع باعث کاهش حجم مدار و افزایش قابلیت اطمینان سیستم میشود. این قطعات معمولاً شامل چند مقاومت با مقدار یکسان هستند که میتوانند به صورت مستقل یا با یک پایه مشترک داخلی به یکدیگر متصل شده باشند. مدلهای دارای پایه مشترک در مدارهای دیجیتال بسیار پرکاربرد هستند و اغلب برای ایجاد مقاومتهای Pull-Up یا Pull-Down روی چندین خط سیگنال به طور همزمان مورد استفاده قرار میگیرند. مقاومتهای شانهای کاربرد گستردهای در بردهای میکروکنترلری، مدارهای منطقی، تجهیزات مخابراتی، سیستمهای صنعتی، بردهای کامپیوتری، تجهیزات اندازهگیری، نمایشگرها و انواع مدارهای دیجیتال دارند. همچنین در طراحی محصولاتی که تعداد زیادی ورودی و خروجی دارند، استفاده از این قطعات باعث سادهتر شدن طراحی و مونتاژ میشود. از مهمترین مزایای مقاومتهای شانهای میتوان به کاهش تعداد قطعات، اشغال فضای کمتر روی برد، کاهش هزینه مونتاژ، مرتبتر شدن مسیرهای PCB و افزایش سرعت تولید اشاره کرد. علاوه بر این، استفاده از مقاومتهای یکسان در یک پکیج باعث ایجاد یکنواختی بهتر در مشخصات الکتریکی مدار میشود. هنگام انتخاب مقاومت شانهای باید به تعداد مقاومتهای داخلی، نوع اتصال داخلی (مستقل یا مشترک)، مقدار مقاومت هر شاخه، تلرانس، توان قابل تحمل و نوع پکیج توجه شود. انتخاب صحیح این مشخصات موجب عملکرد پایدارتر مدار و طراحی بهینهتر برد خواهد شد. امروزه مقاومتهای شانهای یکی از قطعات پرکاربرد در مدارهای دیجیتال و الکترونیکی محسوب میشوند و به دلیل سادگی استفاده، ابعاد مناسب و کاهش پیچیدگی مدار، در بسیاری از محصولات الکترونیکی مدرن مورد استفاده قرار میگیرند.
مشخصات فنی برای این محصول ثبت نشده است.
فایلی برای دانلود این محصول ثبت نشده است.
